Cẩu Soosan 10 tấn có Model SOOSAN SCS1015LS được nhập khẩu đồng bộ từ Hàn Quốc, với chất lượng được người sử dụng đánh giá tốt. Cẩu tự hành Soosan 10 tấn phù hợp sử dụng lắp đặt trên các dòng xe tải 4 chân như: Dongfeng Hoàng Huy, Hyundai HD320, Thaco Auman C300 …
Cẩu SOOSAN SCS1015LS có sức nâng 10 tấn tại 3 mét, cẩu gồm 5 đốt cần cho bán kính làm việc 20.7 mét cùng chiều cao làm việc 23 mét. Cẩu Soosan SCS1015LS đáp ứng các nhu cầu công việc nâng hạ hàng hóa nặng, chiều cao cùng sức nâng lớn hỗ trợ trong thi trong lắp dựng, hỗ trợ trong các công trình xây dựng …
Thông số kỹ thuật chi tiết cùng Bảng Giá các mẫu xe cẩu quý khách xem chi tiết tại >>> Danh Mục Xe Tải Gắn Cẩu
Thông số cẩu Soosan 10 tấn
THÔNG SỐ KỸ THUẬT | ĐVT | SOOSAN SCS1015LS |
Công suất nâng lớn nhất | Tấn/m | 10 tấn / 3,0m (12 tấn/2,0m) |
Momen nâng lớn nhất | Tấn.m | 36 |
Chiều cao nâng lớn nhất | m | 23 |
Bán kính làm việc lớn nhất | m | 20,7 |
Chiều cao làm việc lớn nhất | m | 24,5 |
Tải trọng nâng max ở tầm với 3m | Kg | 10000 |
Tải trọng nâng max ở tầm với 5,6m | Kg | 6000 |
Tải trọng nâng max ở tầm với 9,4m | Kg | 3100 |
Tải trọng nâng max ở tầm với 13,1m | Kg | 1950 |
Tải trọng nâng max ở tầm với 16,9m | Kg | 1400 |
Tải trọng nâng max ở tầm với 20,7m | kg | 1030 |
Cơ cấu cần | Cần trượt mặt cắt dạng lục giác gồm 5 đoạn, vươn cần và thu cần bằng pít tông thuỷ lực | |
Chiều cao nâng lớn nhất | m | 23 |
Khi cần thu hết | m | 5,6 |
Khi cần vươn ra hết | m | 20,7 |
Vận tốc ra cần lớn nhất | m/ph | 22,65 |
Góc nâng của cần/tốc độ nâng cần | 0/s | 00 đến 810/20s |
Cơ cấu tời cáp | Dẫn động bằng động cơ thủy lực, 2 cấp tốc độ, hộp giảm tốc bánh răng với hệ thống phanh đĩa ma sát thủy lực. | |
Vận tốc móc cẩu lớn nhất (với 4 đường cáp) | m/ph | 23 |
Tốc độ thu cáp đơn | m/ph | 92 |
Sức nâng cáp tời đơn (ở lớp thứ 5) | Kgf | 2500 |
Móc cẩu chính (với 3 puly và lẫy an toàn) | Tấn | 10 |
Kết cấu dây cáp (JIS) | 6 x Fi (29) IWRC GRADE B | |
Đường kính x chiều dài cáp | mm x m | 14 mm x 100 m |
Sức chịu lực dây cáp | kgf | 13500 |
Cơ cấu quay | Dẫn động bằng động cơ thủy lực, hộp giảm tốc trục vít với khóa phanh tự động. | |
Góc quay | Độ | Liên tục 360 độ |
Tốc độ quay cần | V/ph | 2,0 |
Chân chống (thò thụt): | Chân đứng và đòn ngang kiểu chân chữ H gồm 02 chân trước và 02 chân sau điều khiển thuỷ lực. | |
Chân chống đứng | Xi lanh thủy lực tác dụng 2 chiều với van một chiều. | |
Đòn ngang | Loại hộp kép (duỗi bằng xi lanh thủy lực) | |
Độ duỗi chân chống tối đa (chân sau) | m | 6,18 (5,0) |
Độ co chân chống tối đa (chân sau) | m | 2,48 (2,34) |
HỆ THỐNG THỦY LỰC | ||
Bơm thuỷ lực | Kiểu | Bơm bánh răng |
áp lực dầu | Kgf/cm2 | 210 |
Lưu lượng dầu | Lít/phút | 120 |
Số vòng quay | Vòng/ph | 1500 |
Van thuỷ lực | “ | Van điều khiển đa cấp, lò xo trung tâm loại ống có van an toàn áp suất |
áp suất van an toàn (điều chỉnh) | Kgf/cm2 | 210 (20,59MPa) |
Van cân bằng | Cần nâng và xi lanh co duỗi cần | |
Van một chiều | Xi lanh chân chống đứng | |
Động cơ thủy lực | Cơ cấu tời | Loại pit tông rô to hướng trục |
Xi lanh thủy lực nâng hạ cần | Chiếc | 2 |
Xi lanh co duỗi cần | Chiếc | 2 |
Xi lanh chân chống đứng | Chiếc | 4 |
Xi lanh đẩy ngang chân chống | Chiếc | 4 |
Dung tich thùng dầu thuỷ lực | lít | 250 |
HỆ THỐNG KHÁC | ||
Thiết bị hiển thị tải trọng | Đồng hồ đo góc quay và tải trọng | |
Phanh tời tự động | Có phanh tự động cho tời | |
Phanh quay toa | Phanh kiểu khoá thuỷ lực | |
Cơ cấu quay | Điều chỉnh thuỷ lực, trục vít bánh vít | |
Thiết bị an toàn | Van an toàn cho hệ thống thuỷ lực, van 1 chiều cho xi lanh và chân chống, phanh tự động cho tời, van cân bằng cho xi lanh nâng cần; Đồng hồ đo góc nâng và tải trọng, chốt an toàn cho móc cẩu. | |
Ghế ngồi điều khiển | Có |

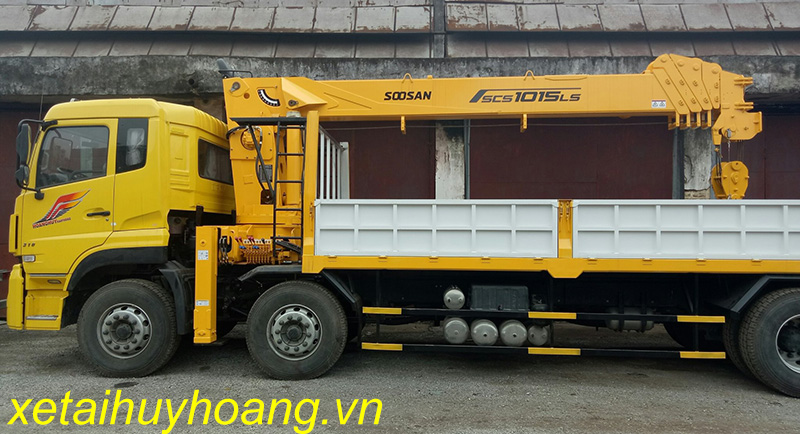

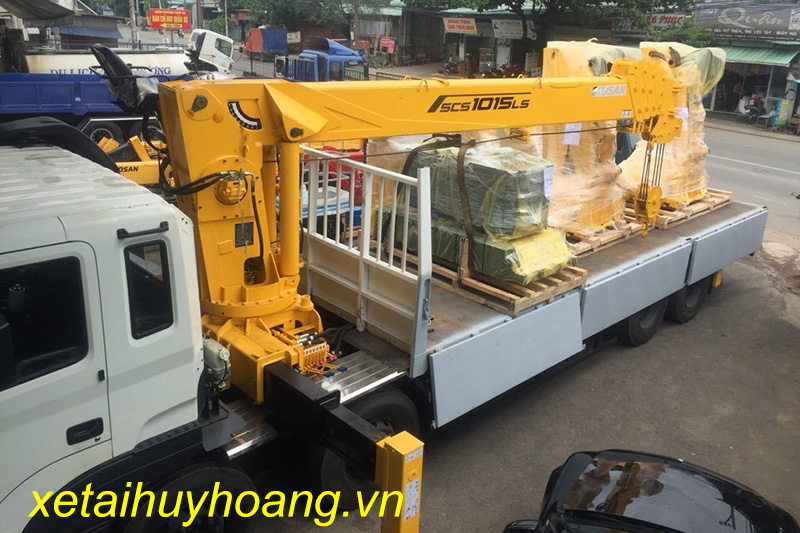

Hình ảnh cẩu soosan scs1015 sau khi lắp đặt trên xe
Để nhận tư vấn chi tiết cùng báo giá cẩu Soosan 10 tấn SCS1015LS quý khách vui lòng liên hệ Hotline: 0985.252.698. Trân trọng !
